冠能固控非開挖&盾構工程領域：

冠能固控建筑工程行業泥漿回收系統和廢棄泥漿處理系統已廣泛應用于中國、澳大利亞，美國，和東南亞，中東等30多個國家和地區。

高效的盾構泥水分離站是機械化隧道掘進的關鍵核心組成部分。膨潤土泥漿在混合式盾構機施工過程中起到了重要作用，泥漿可以為盾構施工過程穩定隧道撐子面和傳送鉆屑。冠能盾構泥水分離系統采用鉆井液振動篩，除砂器，鉆井液除泥器和泥漿離心機分離盾構施工過程中產生的鉆屑泥漿混合物。通過高效連續的分離，將 開挖物料從膨潤土泥漿中分離出來，之后，泥水又回歸到泥水環路中重新被使用。

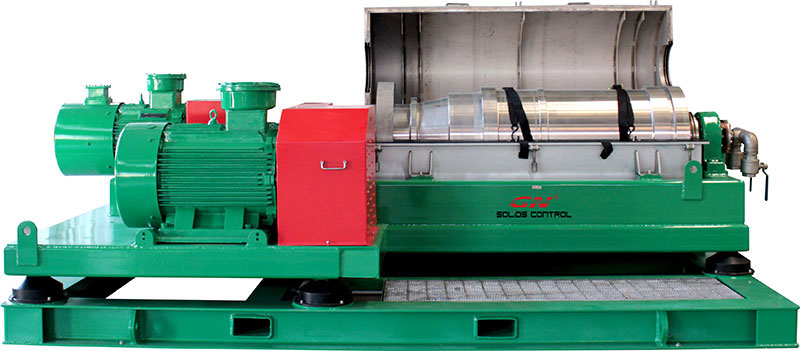

冠能GNLW764A臥螺離心機專門為處理盾構泥漿而研發設計，轉鼓直徑大，長徑比高，分離因素高達3000G。從而能夠實現更大的處理量，排放更澄清的液體。滿足大型盾構機施工的要求。

冠能公司還提供絮凝加藥系統用于化學輔助臥螺離心機分離盾構泥漿，得到可排放的清水。

GNLW764A臥螺離心機參數 型號 GNLW764A 轉鼓尺寸 760x3344mm 轉速（分離因素） 2650RPM （3000G） 差轉速 5-28RPM 電機功率 主機132KW, 輔機90KW 調速方式 雙變頻調速 額定處理量 120m³ （含固量＜20%） 差速器扭矩 25000 N.M 尺寸 5500x2000x1700mm 重量 (KG) 17000KG 泥漿離心機 優勢說明 ：

• 1、大轉鼓滿足盾構大處理量要求。
• 2、長徑比高達4.4,分離因素高達3000G,分離更徹底。
• 3、轉速，差轉速，液池深度靈活調節從而調整排渣干濕度。
• 4、進口數控設備加工，轉子經過高速動平衡，自動潤滑。
• 5、配備25000N.M大扭矩差速器，滿足重載荷處理。
• 6、離心澆筑轉鼓，耐磨合金葉片保護，出漿排渣耐磨套保護，SKF軸承，大大提高使用壽命，降低維修成本。
• 7、PLC智能控制系統，HMI可視話操作界面，軸承溫度保護，振動保護，過載保護等，使用操作方便。

一、工藝流程

1、水基鉆井泥漿

• ①在井隊固控設備正常生產的情況下，在井隊鉆井液振動篩篩分處理后所排出的巖屑輸送至鉆屑甩干機干燥處理，對井隊振動篩產生的固體顆粒狀泥漿巖屑進行干燥處理。
• ②經過井隊振動篩生產出來的鉆屑經甩干機干燥裝置處理后，如果達標，可直接外排，如果不達標，可輸送到泥漿處理設備的一個撬（初級分離撬）上的干燥振動篩（配合鉆屑自動固化系統）進行二次干燥。固化干燥后的污泥如果達標可直接外排。
• ③甩干機排出的液相和井隊除砂器、鉆井液除泥器、鉆井液離心機等其它固控設備排出的混合相被統一輸送到第二個撬（收油調質撬）進行加藥調制混合攪拌處理。
• ④經收油調制撬處理后的泥漿由泵輸送到一個撬上的臥螺離心機進行固液分離，分離排出的液相回用，固相進入污泥傳輸機外輸至自動固化系統進行干燥處理，處理后外排。 自動固化系統
• 甩干和固液分離系統

冠能固控廢漿處理系統的社會(huì )效益與經濟效益：

鉆井廢棄泥漿或巖屑經過此套裝置處理后，不僅使因廢棄巖屑帶走的鉆井液得到了充分的回收利用，節省了很大一部分資源，而且處理后的固相物體達到國家規定的外排標準，廢水中的各項指標均達到了國家規定的外排指標。

經過幾年的探索與改造，我公司生產的橇裝式鉆井泥漿不落地回收處理系統，目前在國內各大油氣田已經得到了廣泛利用。

目前，我公司生產的橇裝式鉆井泥漿無害化處理裝置已經得到上百口井的實際應用，終久經考驗。并得到了行業公司領導和專家的一致認可與好評，公司秉承集成就是創(chuàng )新的理念，繼續深化研究小型化橇裝式無害化處理設備，以創(chuàng )造清潔能源，共建和諧社會(huì )自然環境為發展目標。

河北冠能石油機械制造有限公司專注于鉆井泥漿固控設備和鉆井廢棄物處理設備的設計、研發、制造。冠能固控是國內外鉆井泥漿固控設備的重要品牌。較早在美國和俄羅斯設立了分公司。主要制造產品模塊為：固控設備和配件制造模塊、鉆井廢棄物處理設備模塊、整套泥漿循環系統模塊、泵類輸送設備模塊。

水基泥漿處理現場 水基泥漿廢棄物隨鉆處理成套設備技術參數及指標如下：

1、根據鉆井過程中鉆井廢棄物的產生量，考慮到跑漿、固井等特殊的施工工藝條件。冠能廢棄物處理設備的設計處理能力為20~60立方/小時（包含巖屑固化、廢棄泥漿和廢水處理、），24小時運行。

2、鉆井廢水和固體廢棄物經該裝置處理后，其中鉆井污水凈化處理后，水質指標接近《污水綜合排放標準》的一級標準。巖屑和廢棄泥漿、廢水調制分離后泥餅固化物滲出液主要技術指標接近《污水綜合排放標準》的一級標準。固廢物符合《一般工業廢物儲存 處置場污染控制標準》的二類固廢物技術要求。

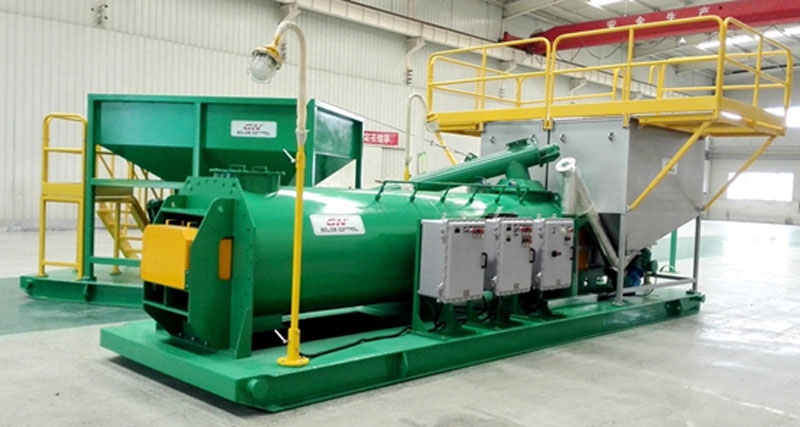

冠能巖屑固化系統：可實現自動連續固化。處理能力15立方/小時。 冠能巖屑固化系統

特點一： 可以自動持續進行，處理量可調，各種添加物料的添加量可調節。節約人力成本，效率高。

特點二：冠能撬裝式固化系統，運輸時，經過簡單拆卸便可將固化泥漿攪拌器部分和鉆屑儲料漏斗部分一起放入40尺高柜運輸，滿足國際海運要求。并且能夠符合各個國家內陸運輸尺寸要求。

特點三：固化攪拌機的入料口，配備兩個1.5寸的進液口，可以從此口加水，或者加酸加堿等液相固化用料。

冠能固控根據國內外泥漿、油泥、油田高粘度廢棄物的現場方案制定與處理效果得來的經驗，聯合中外專家開發出適應市場的真空傳輸裝置，其特點為傳輸介質多樣化、負壓值大、大揚程、無磨損件、結構緊湊、易操作等特點。目前國內無此類可靠產品。

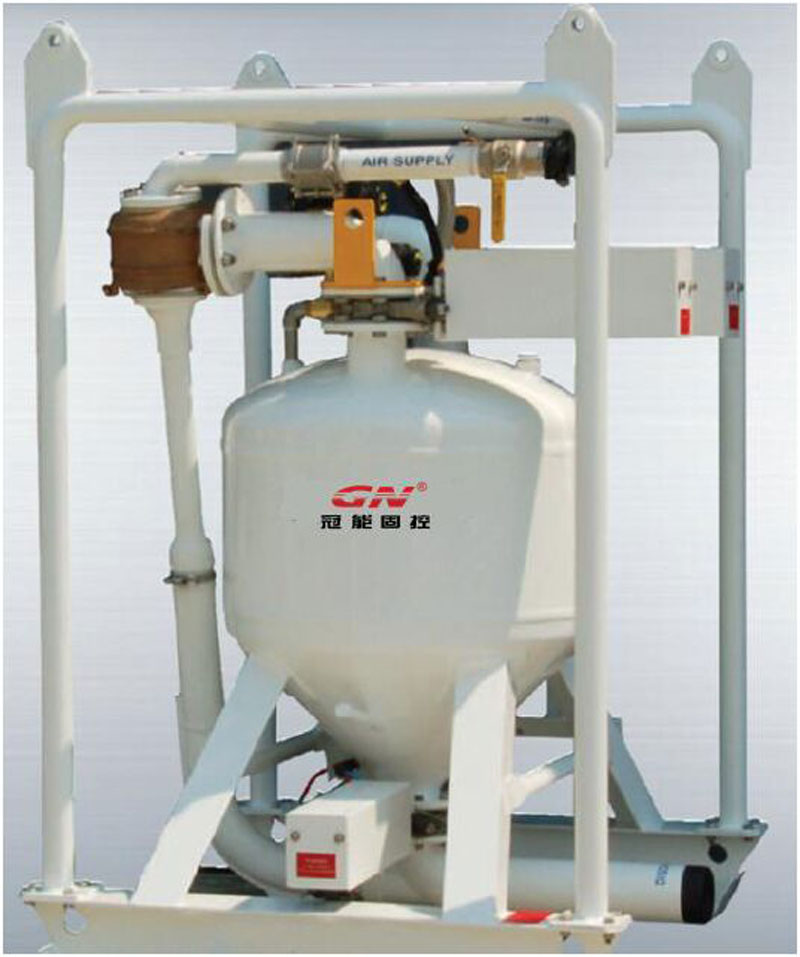

冠能固控真空鉆屑輸送泵

真空鉆屑輸送泵，也叫固體輸送泵，其獨特的結構設計使其能夠在艱苦的環境作業，且維修率低，可高速輸送固相超過80%的物料和高比重物料。它具有如下特征：高效文丘里裝置在強氣流情況下可產生高達25英寸HG（汞柱）真空對物料進行抽吸。泵體結構緊湊，適合高密度物料的輸送。

GNSP-40鉆屑輸送泵性能參數：

• 100mm進料和排料管徑
• 25英寸HG（汞柱）全真空，具有強氣流
• 無電力要求，可以在危險區安全作業
• 回收并輸送高達40立方米/小時（視物料情況）
• 吸入距離可以是50米以?xún)?，排放距離高達1000m
• 可輸送固相粒徑高達75mm
• 氣壓要求：550Kpa-785Kpa
• 供氣量需求:17m³/分鐘

輸送物料類別：

• 1）廢泥漿和鉆井液振動篩排出的鉆屑
• 2）泥漿和尾漿
• 3）泥漿坑清理
• 4）有害廢棄物回收
• 5）油泥，罐底清渣
• 6）運輸船的艙底清理。
• 7）散裝罐和筒倉的物料輸送
• 8）砂子，細砂，和壓裂砂
• 9）硅藻土
• 10）動物糞便

鉆屑輸送泵工作說明：

• GNSP-40泵工作的時候吸漿和排放交替進行，可以自動或者手動模式下工作。
• 可以輸送重泥漿，甚至接近干燥的物料，而且腔體內無轉動部件，不易磨損。
• 通常進出口管線尺寸用4寸，如果增大出口管線會(huì )犧牲輸送距離。

河北冠能石油機械制造有限公司專注于鉆井泥漿固控系統，和鉆井廢棄物處理設備的研發制造。GN冠能固控是國內外固控設備的重要品牌。我們較早在美國和俄羅斯設立了分公司。主要生產制造模塊分為：固控設備和配件制造模塊、鉆井廢棄物處理設備模塊、整套泥漿處理系統模塊、泵類輸送設備模塊。

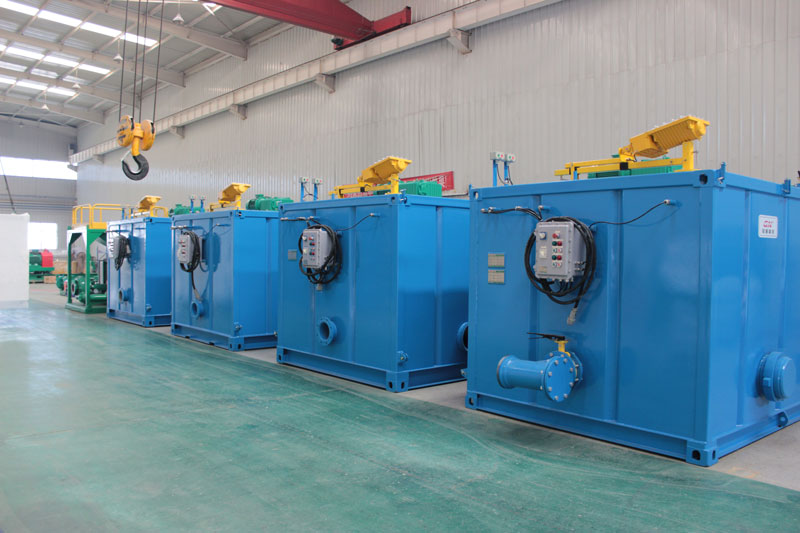

冠能油砂分離系統組成：

• 1、污泥洗砂系統模塊
• 2、污泥分離系統模塊
• 3、絮凝加藥系統模塊
• 4、超聲波油水分離系統模塊

油砂分離系統配置清單參數： 1、污泥洗砂系統

寬度:2200mm高度:2500，長度和GNSC12-24A螺旋輸送機匹配9500mm。

• 1）撬裝V型罐，帶2臺泥漿攪拌器GNJBQ-015DD，罐底螺旋輸送機GNSC12-24A，用于攪拌罐底泥砂用。
• 2）帶加熱蒸汽管線。
• 3）頂部用鋼格板。
• 4）帶2寸熱水入口，2寸洗滌劑入口。
• 5）給的參考圖是2個組合W罐，我們只要V型罐。 油泥沙分離系統

2、污泥分離系統

• 1）干燥篩，型號GNZS594E-HE，電機功率2*1.94kw，篩網數量4張、面積2.7㎡，激振強度8.0G。
• 2）泥漿離心機，型號GNLW363CG-VFD，變頻，電機功率37kw加輔機11kw，轉速3200轉/分，處理能力30~45m³/h。
• 3）螺桿泵，型號GNG20A-055，離心機供液泵，電機功率5.5KW。
• 4）液下渣漿泵，型號GN50YZ20-18，輸送液相，電機功率4kw。
• 5）匹配泥漿罐尺寸6000x2200x1500mm。

3、絮凝加藥系統

絮凝加藥系統，型號GNDU-2000A，混合藥品后，分流成2股，1股到洗砂機，1股到離心機。20尺集裝箱標準尺寸系統。

4、超聲波油水分離系統

油水分離系統，系統使用自然沉降的方法，或者客戶安裝相應振動設備加速沉降的方法來使油水分離。本系統的液相來源于離心機處理過后的泥漿。同時本系統可以通過防爆油泵實現內部?jì)蓚€(gè)倉自循環使用。
